Foxiss Высокочувствительный предусилитель, практический вариант — высокочувствительный радиочастотный предусилитель, идеальный для дальнего приёма (DX) в средневолновом (СВ) диапазоне. Если требуется другой диапазон, достаточно заменить всего одну катушку индуктивности.

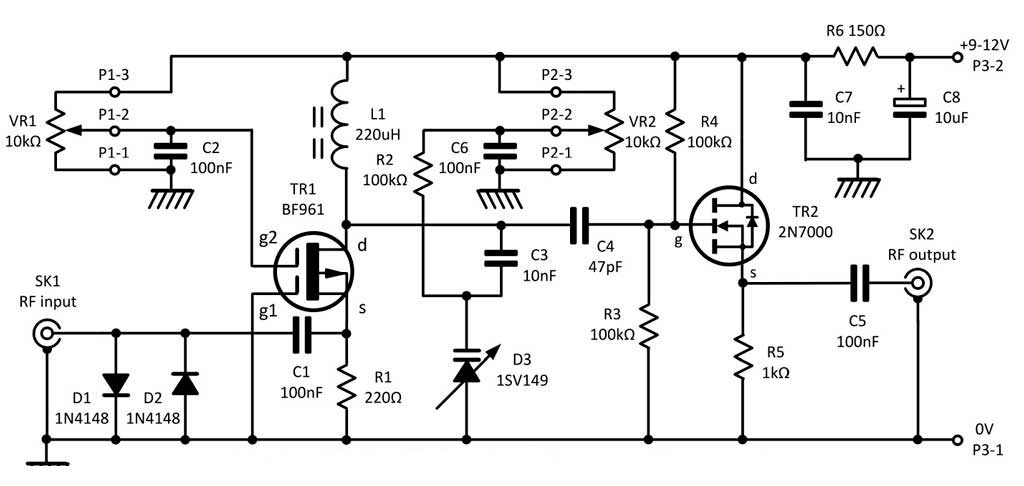

Схема высокочувствительный предусилитель показана на рисунке, она состоит из двухзатворного МОП-транзисторного усилителя с общим затвором (TR1), за которым следует стандартный МОП-транзистор (TR2), включённый как истоковый повторитель с единичным усилением.
Предусилитель спроектирован с низкоомным входом, подходящим для использования со случайной длинной проволочной антенной, при этом два встречно-параллельных кремниевых диода (D1 и D2) обеспечивают защиту от перенапряжения.
Параллельный резонансный контур, образованный катушкой индуктивности L1 и варикапом D3 (последовательно с разделительным конденсатором C3), образует нагрузку для TR1. Очень высокое сопротивление этой схемы вместе с пренебрежимо малой нагрузкой со стороны TR2 обеспечивает очень высокую степень избирательности.
Истоковый повторитель TR2 подходит для работы с низкоомным выходом и/или относительно длинной выходной кабельной линией.
Чувствительность регулируется с помощью регулятора на передней панели VR1, а второй регулятор на передней панели VR2 служит для настройки.
Предусилитель требует ток питания менее 10 мА от внешнего источника постоянного напряжения 9–12 В, например, от блока питания.
Как и в большинстве практических проектов, он собран на небольшом куске перфорированной медной макетной платы размером 25 × 64 мм, организованной в девять дорожек по 24 ряда каждая.

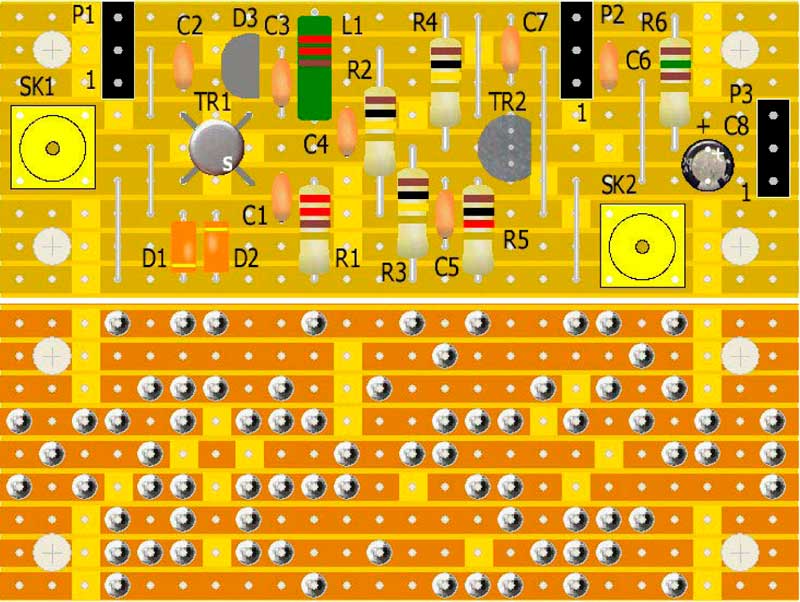

Вот такой вариант печатной платы высокочувствительный предусилитель
Расположение компонентов (вид сверху) показано на рисунке выше, а также соответствующая схема дорожек.
Требуемые разрывы дорожек можно сделать с помощью зенковки или небольшого сверла, а семь перемычек на верхней стороне платы можно сделать из коротких отрезков лужёного медного провода.
Радиочастотный предусилитель можно установить в небольшой корпус из АБС-пластика. Подходящие корпуса доступны в различных интернет-магазинах по разумным ценам.

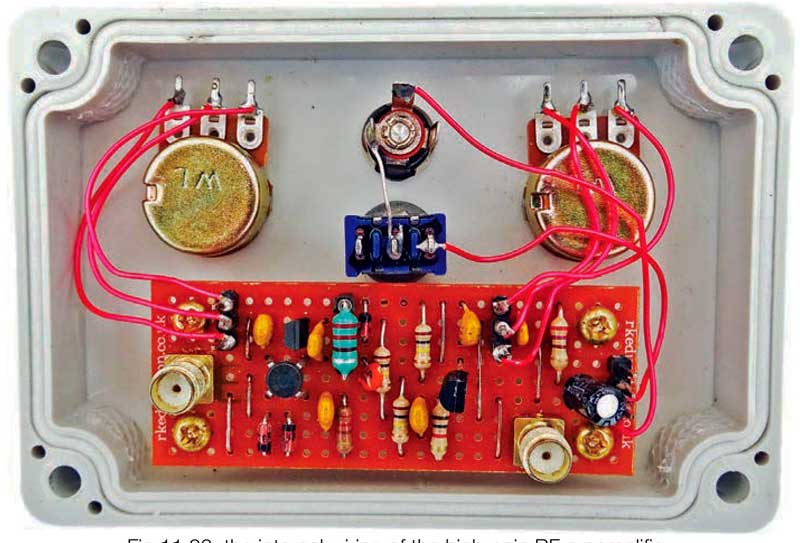

Корпус, использованный для прототипа, имел размеры 100 × 68 × 50 мм. Готовая макетная плата крепится к нижней стороне крышки корпуса вместе с VR1, VR2, S1 и разъёмом питания SK3, как показано на рисунке.
Если ваш приёмник имеет эффективную автоматическую регулировку усиления (АРУ) или уже оснащён регулировкой усиления по радиочастоте, нет необходимости устанавливать регулятор чувствительности, и в этом случае P1-2 и P1-3 можно просто соединить перемычкой.
Радиочастотные входной и выходной разъёмы типа BNC (SK1 и SK2) установлены на противоположных концах корпуса, как показано на рисунке выше. Чтобы избежать необходимости паять коаксиальный разъём, можно использовать BNC-гнёзда с 15-сантиметровыми кабельными выводами и разъёмами SMA.
При установке VR1 на минимальное усиление готовый предусилитель должен обеспечивать усиление по напряжению 30 дБ на частоте 750 кГц, возрастающее примерно до 35 дБ на частоте 1,9 МГц. На рис. 11.25 показана амплитудно-частотная характеристика устройства при настройке на 1,5 МГц в верхней части СВ-диапазона (усиление по напряжению 50 эквивалентно усилению 34 дБ).
На рисунке представлена измеренная полоса пропускания составляет приблизительно 80 кГц.

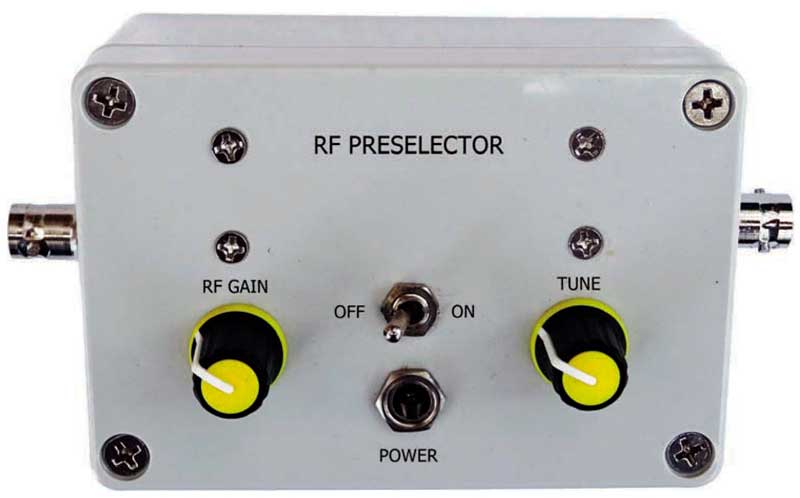

Питание 9–12 В постоянного тока подключается с помощью стандартного разъёма 5,5 мм, SK3. Расположение передней панели радиочастотного предусилителя показано на рисунке выше.

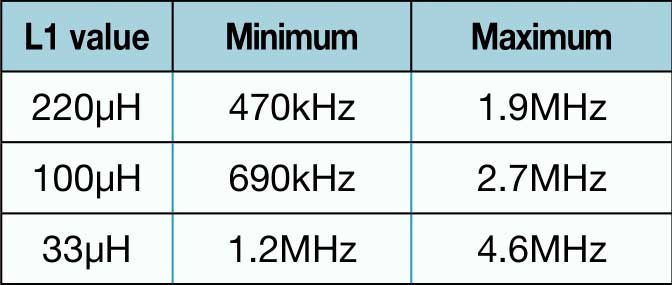

В таблице ниже показаны различные диапазоны, которые можно получить, изменяя значение L1.
