Foxiss ВЧ переключатель на 100 Вт, статья посвящена сборке дистанционно управляемого антенного переключателя, рассчитанного на работу с мощностью до 100 Вт. Благодаря относительно невысокой мощности устройство получается компактным и помещается в корпус, который можно установить непосредственно на мачте, на балконе или в другом удобном месте.
Основное преимущество такой установки — возможность не прокладывать в помещение множество отдельных антенных кабелей, а ограничиться одним общим фидером и линией управления. Переключатель имеет четыре порта для подключения антенн.
Ключевая особенность представленной конструкции
— гальваническая развязка по внешним проводникам (оплетке) фидеров. Это позволяет избежать «земляных петель» и уравнительных токов между антеннами. Если же изоляция не требуется, оплетки разъемов можно соединить перемычкой.

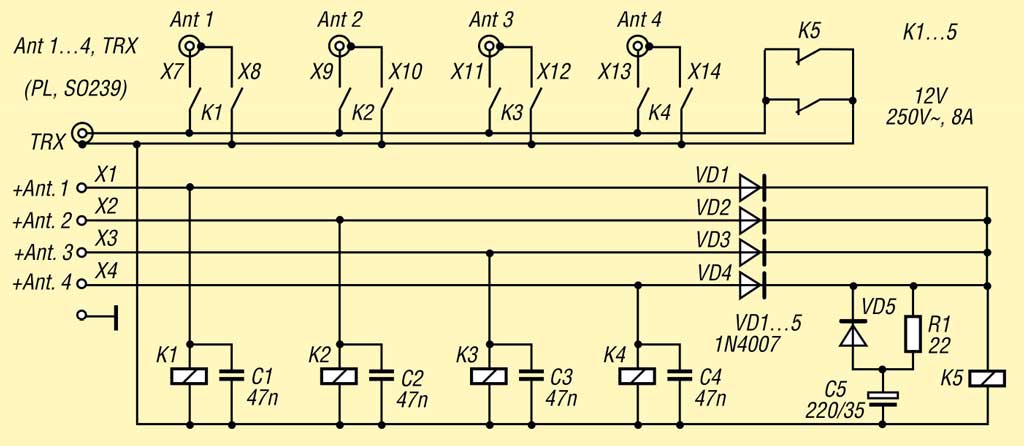

Отдельного внимания заслуживает цепь защиты входа трансивера (TRX). В схеме на элементах VD5, R1 и C5 реализована «интеллектуальная» защита от статического электричества.
После выключения передачи или окончания сеанса связи конденсатор C5 (через диод VD5) удерживает реле защиты от срабатывания еще некоторое время. Это исключает ложное замыкание антенного входа при быстрых переключениях во время измерений (например, при сравнении диаграмм направленности антенн с помощью ПК).
Резистор R1 обеспечивает малую постоянную времени заряда, поэтому при резком появлении опасного потенциала реле срабатывает мгновенно, спасая входные каскады приемника.

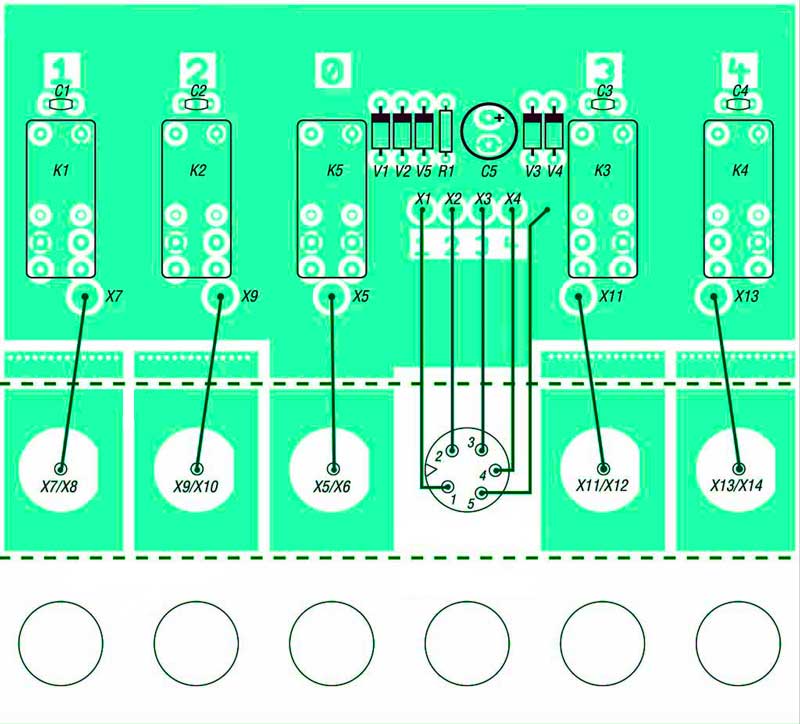

Разводка на плате выполнена в виде микро полосковых линий с волновым сопротивлением 50 Ом. Благодаря такой топологии КСВ на рабочих частотах КВ и даже VHF (до 6 метров) остается ниже 1,1. Это делает устройство универсальным для большинства любительских диапазонов.
Заземляющие полигоны выполнены максимально широкими с большим количеством переходных отверстий, что минимизирует паразитную индуктивность на пути ВЧ-токов.
После сборки ВЧ переключатель на 100 Вт обязательно проверьте:
Сопротивление изоляции между центральной жилой и корпусом (должно быть бесконечным при отключенном управлении). КСВ на максимальной рабочей частоте. Исправно собранный переключатель вносит минимальные потери.
Защитное реле. При подаче питания на схему реле должно разомкнуться спустя короткую задержку. При отключении питания — замыкает вход трансивера на землю (защита от статики в выключенном состоянии).
Данный переключатель — отличный пример того, как грамотная компоновка и понимание ВЧ-процессов позволяют создать эффективное устройство на стандартных реле без применения дорогостоящих коаксиальных переключателей.
Он идеально подойдет для организации антенного хозяйства на дачном участке или балконе городской квартиры, где важно минимизировать количество кабеля, заходящего в помещение.
