Foxiss Усилитель на лампе 807, возвращение в недалёкое прошлое тут представлена схема скажем так ретро усилителя на короткие волны на 807 лампе. Основой является лампа типа 807. Её накал питается напряжением 6,3 В при токе 900 мА. Это тетрод — лампа с четырьмя электродами, анод, катод и две основные сетки.
ВЧ-сигнал поступает от передатчика с низким выходным сопротивлением, порядка 1 Вт ≈ 7 В на нагрузке 50 Ом. После реле приёма-передачи сигнал проходит через повышающий трансформатор, поскольку на управляющую сетку лампы необходимо подать сигнал с амплитудой около 30 В.
Трансформатор намотан на ферритовом тороидальном или трубчатом сердечнике, первичная обмотка — 4 витка, вторичная — 16 витков. Сердечник должен быть рассчитан на диапазон 2–30 МГц (обычно красного цвета) и выдерживать мощность 1 Вт.
Усилитель на лампе 807 разрабатывался для работы с маломощным передатчиком. Этот передатчик достаточно гибок в настройке и легко согласуется со входным трансформатором усилителя. Если используется другой передатчик (особенно транзисторный), необходимо обязательно подключить резистор 50–100 Ом мощностью 3 Вт параллельно первичной обмотке трансформатора.
Это обеспечит резистивную нагрузку для выхода передатчика. Без этого резистора выходной каскад передатчика может самовозбуждаться или выйти из строя. Если передатчик мощнее (3–5 Вт), на этом месте устанавливают аттенюатор типа из трёх резисторов, чтобы подать на сетку лампы нужное напряжение возбуждения.
Благодаря гальванической развязке трансформатора через его вторичную обмотку подаётся отрицательное напряжение смещения на сетку №1. Это напряжение должно регулироваться в районе –60 В, чтобы ток анода был близок к нулю.
Внимание! Отсутствие смещения на сетке №1 вызовет большой анодный ток, который может разогреть лампу. ВЧ-сигнал, наложенный на ток смещения, подаётся на сетку через ферритовую бусину.
Сетка №2 (экранирующая) имеет напряжение +250 В. Это напряжение берётся от анодного питания через резистор 15 кОм мощностью 2 Вт. Ток, потребляемый сеткой, создаёт необходимое падение напряжения на этом резисторе. Резистор 100 Ом совместно с конденсатором 47 нФ блокируют ВЧ-сигнал на этой сетке.

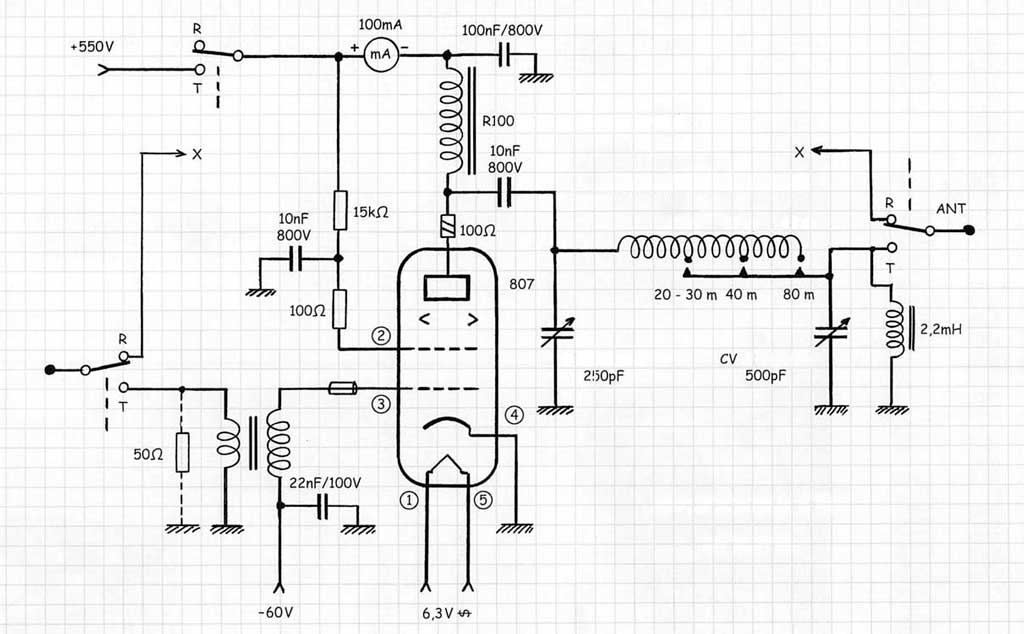

Усилитель на лампе 807 анодный тракт
Анод питается напряжением 550 В через дроссель (R100). Поскольку такого дросселя не было, было намотано 60 витков эмалированного провода на кусок ферритового стержня. На аноде лампы установлена небольшая катушка для подавления паразитных колебаний — около 6 витков, намотанных на резистор 100 Ом.
Далее ВЧ-сигнал проходит через разделительный конденсатор 10 нФ в П-фильтр. Важно: этот конденсатор должен выдерживать напряжение холостого хода около 600 В и быть качественным ВЧ-компонентом.
Выходной П-фильтр предназначен для преобразования высокого выходного сопротивления лампы в 50 Ом для антенны, а также для фильтрации гармоник. Настройка на рабочую частоту осуществляется двумя переменными конденсаторами.

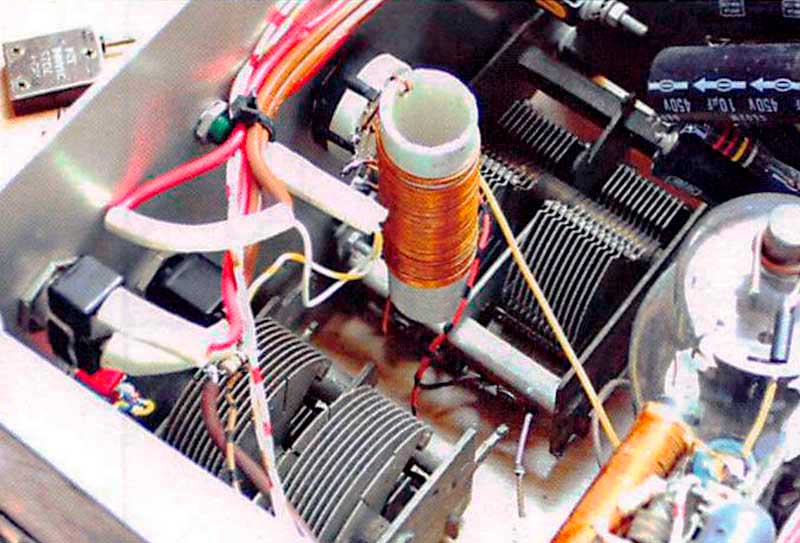

Переключатель выбирает нужное количество витков катушки для каждого диапазона. Катушка П- контура содержит 48 витков эмалированного провода диаметром 1 мм, намотанных на ПВХ трубу диаметром 20 мм (или чуть больше).
диапазон 80 м — все 48 витков;
40 м — 27 витков;
20 или 30 м — 12 витков.
Обычно переключатель закорачивает неиспользуемые витки. Тут на схеме этого не нет, но схема работает. Переключатель должен быть высококачественным ВЧ-компонентом и устанавливается со стороны антенны, где ВЧ-напряжение ниже (низкое сопротивление).
Переменные конденсаторы должны иметь достаточную электрическую прочность, чтобы выдерживать высокое ВЧ-напряжение. Конденсатор со стороны антенны должен иметь бóльшую ёмкость (около 500 пФ, параллельное соединение секций). Дроссель 2,2 мГн не обязателен, но предотвращает попадание высокого напряжения на антенну при неисправности.
Настройка усилитель на лампе 807
Вращая оба переменных конденсатора, добиваются максимальной ВЧ-мощности при следим за анодным током. Настройка определяется по характерному «провалу анодного тока». Ток изменяется от 60 до 80 мА, что соответствует потребляемой мощности 30–40 Вт и выходной мощности 20–30 Вт.
На рисунках ниже, которые показывают результат на анализаторе спектра (шкала 10 дБ/клетка). На частоте 7 МГц вторая гармоника находится на уровне –46 дБ относительно несущей. При использовании удвоения частоты для получения 14 МГц виден остаток частоты 7 МГц на уровне –50 дБ, затем сигнал на 14 МГц и третья гармоника на 21 МГц.

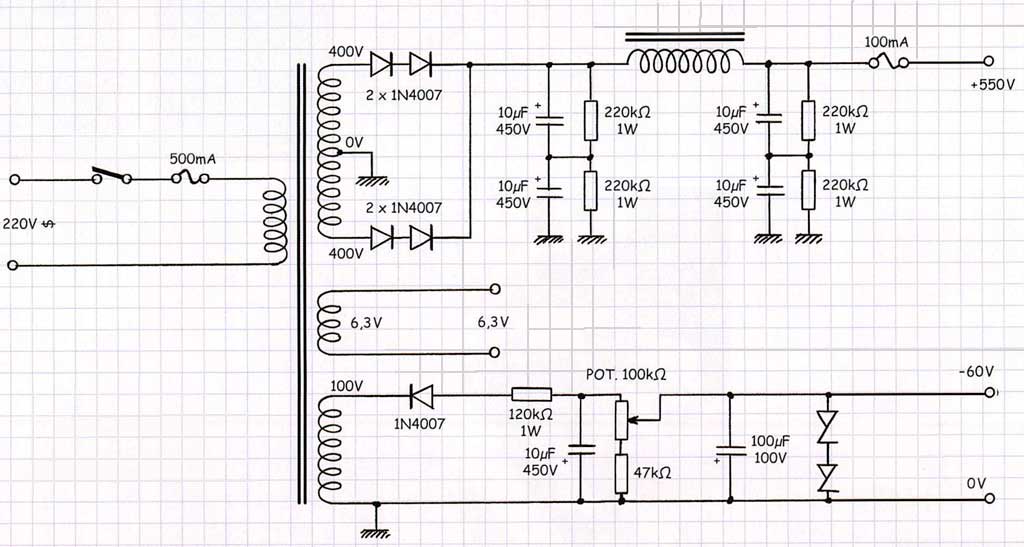

Блок питания
Важно, соблюдайте осторожность из-за высоких напряжений!
Для питания ламп необходим трансформатор или два отдельных, один для накала (6,3 В), другой для высокого напряжения (например, 220/380 В). Подойдут также трансформаторы от ламповых усилителей звуковой частоты с обмотками 6,3 В и 2×250 В. При использовании мостового выпрямителя (с учётом обратного напряжения) можно получить около 650 В и больше выходной мощности.
В этой схеме был использован трансформатор от старого бытового телевизионного приёмника. Он рассчитан на питание нескольких ламп и без проблем выдерживает около 50 Вт. Обмотка 6,3 В питает накал (900 мА). Высоковольтная обмотка используется с двумя диодами. Диоды должны выдерживать обратное напряжение вдвое больше амплитудного, т.е. около 1200 В. Если есть только 1N4007 (1000 В), можно включить два последовательно.
Особенности фильтрации напряжения
Электролитические конденсаторы на напряжение выше 500 В найти трудно, поэтому используются конденсаторы на 450 В, включённые последовательно. Резисторы 220 кОм обеспечивают равномерное распределение напряжения между ними и разряжают конденсаторы после выключения питания.
Затем установлен дроссель с железным сердечником (около 10 Гн) на трансформаторном каркасе. Он фильтрует пульсации 100 Гц, обеспечивая лампу чистым постоянным напряжением. Дроссель можно также раздобыть из старого приёмника или телевизора.
Коммутация и защита усилитель на лампе 807
Реле, управляемое при переходе в режим передачи, подаёт высокое напряжение на лампу. В цепь включены миллиамперметр на 100 мА и плавкий предохранитель на тот же ток.
Цепь смещения
Она формирует отрицательное напряжение для сетки №1. Если трансформатор имеет дополнительную высоковольтную обмотку (~100 В), используют её. Иначе напряжение берут от высоковольтной обмотки, снижая его резисторами. Отрицательное напряжение получают, подключая диод катодом к трансформатору. Можно также использовать трансформатор 12 В, с включением обмотки 12 В подключают к 6,3 В накала, а с первичной обмотки снимают около 100 В.
Ток небольшой, и простого фильтра достаточно. Важно, плюсовые выводы фильтрующих конденсаторов подключены к земле! Переменным резистором регулируют напряжение смещения до –60 В. Лучший коэффициент усиления достигается при токе анода около 10 мА без возбуждения.

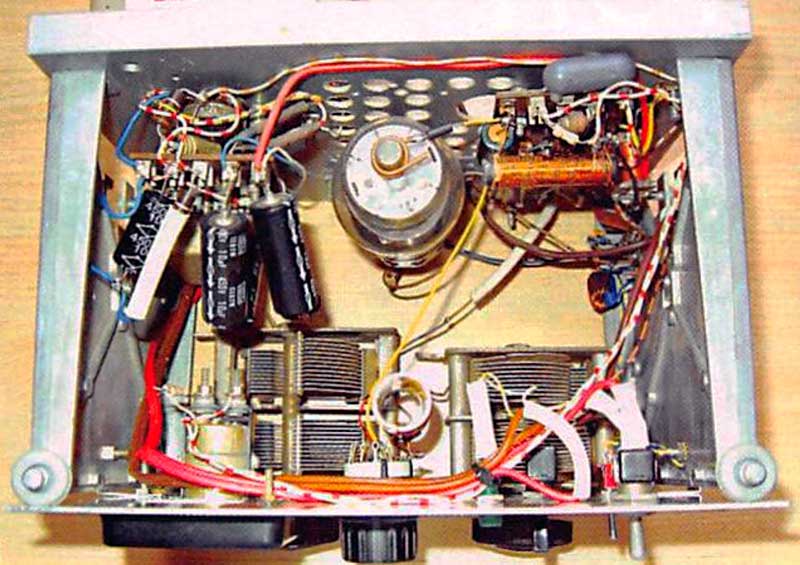

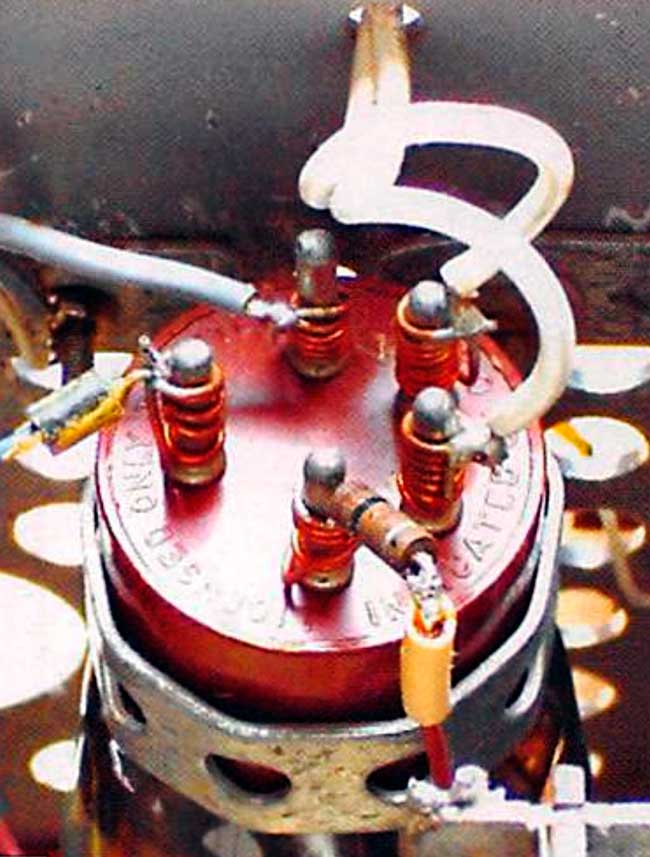

Конструкция размещена в корпусе от старой аппаратуры. Если нет панельки для лампы 807, можно сделать контакты из жёсткого провода, намотанного на выводы как показано на фото ниже.
На этом описание этого усилитель на лампе 807 завершено. Лампы обладают «магическим» очарованием, и работа на таком оборудовании приносит особое удовлетворение.
Конечно, этот проект не для каждого, но можно обратиться за помощью к опытным радиолюбителям, которые застали эпоху ламп. Они наверняка с удовольствием помогут советом и помогут найти недостающие детали.
