Foxiss Светодиодный диммер без мерцания, введение: иллюзия простоты и альтернативный взгляд
На первый взгляд, задача регулировки яркости (диммирования) светодиодных ламп кажется тривиальной и не требующей глубокого инженерного подхода. Интуитивно понятное решение лежит на поверхности: достаточно сформировать широтно-импульсный модулированный (ШИМ) сигнал на выводе любого доступного микроконтроллера, а затем подать этот сигнал на затвор мощного полевого транзистора (MOSFET), который будет коммутировать цепь питания светодиода.
Казалось бы, схема готова, и вопрос решен. Однако, как это часто бывает в электронике, кажущаяся простота оборачивается рядом скрытых недостатков. Именно поэтому в данной статье мы хотим обратить ваше внимание на иную, менее очевидную, но весьма эффективную методику управления яркостью. Этот подход не является нашим изобретением — он давно известен в профессиональных кругах, но, к сожалению, часто незаслуженно игнорируется начинающими разработчиками.
Главные козыри предлагаемой схемы — это полное отсутствие мерцания светового потока, что критично для зрения, и высокая энергетическая эффективность, которая позволяет минимизировать потери на управляющем элементе.

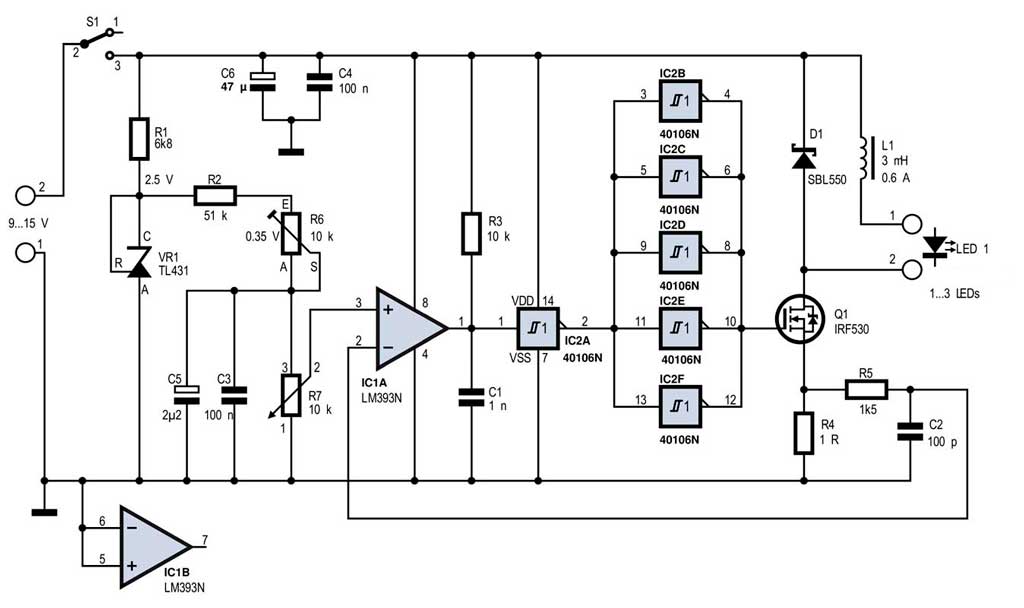

Примечательно, что вся схема светодиодный диммер без мерцания собирается на широко распространенных и недорогих компонентах, что делает её идеальным полигоном для учебных и исследовательских целей в области силовой электроники.
Актуальность проблемы и существующие решения
Следует честно признать, что сама по себе идея диммирования светодиодов не является откровением или новшеством последних лет. За время существования светодиодного освещения инженеры разработали огромное количество разнообразных схемных решений, от простейших реостатов до сложных импульсных преобразователей. Среди этого множества есть и метод, который мы предлагаем к рассмотрению.
Однако его ключевая особенность заключается в том, что, несмотря на свою доказанную эффективность и ряд неоспоримых преимуществ, он остается в тени более популярного, но несовершенного ШИМ-метода. Именно это несоответствие — между очевидными плюсами альтернативы и её редким применением — мы и хотим устранить в рамках данной публикации.
Светодиодный диммер без мерцания, критический разбор классического ШИМ-метода
Чтобы понять, почему традиционный подход уступает, необходимо детально разобрать его физику и последствия. Метод широтно-импульсной модуляции действительно прочно укоренился в сознании инженеров как основной способ регулировки яркости. Принцип его работы предельно ясен: генерируется последовательность импульсов с фиксированной частотой следования, но с варьируемой длительностью активного состояния (скважностью).
Проще говоря, чем шире импульс, тем больше времени в каждом периоде светодиод находится во включенном состоянии и потребляет ток, а следовательно, тем выше усредненная яркость его свечения, воспринимаемая глазом.
Однако в паузах между импульсами ток через светодиод полностью прекращается, и он гаснет. Таким образом, в рабочем режиме светодиод постоянно испытывает циклы «включено-выключено» с очень резкими фронтами. Строго говоря, световой поток при таком управлении представляет собой не постоянную величину, а пульсирующий сигнал.
Если частота модуляции выбрана достаточно высокой (обычно от сотен герц до десятков килогерц), человеческий глаз по инерционности восприятия перестает различать отдельные вспышки и видит усредненную, стабильную на первый взгляд яркость. Тем не менее, это лишь обман зрения.
Реальный физический интервал, когда диод не излучает свет, никуда не исчезает. Постоянное воздействие таких микро-вспышек, особенно в условиях низкой частоты или высокой контрастности, способно вызывать повышенную утомляемость глаз, головные боли и снижение концентрации внимания у чувствительных людей. Кроме того, это явление создает серьезные практические неудобства.
Особенно остро проблема мерцания проявляется при взаимодействии света с цифровыми камерами — как в профессиональной фото- и видеосъемке, так и в системах машинного зрения. Даже если объект съемки освещен, казалось бы, достаточно ярко, работа камеры может не совпадать по фазе с импульсами светодиода.
Если затвор камеры откроется или электронный сенсор считает информацию именно в тот момент, когда ШИМ-сигнал находится в фазе «выключено», итоговый кадр окажется недоэкспонированным или вовсе черным. То же самое касается и быстро движущихся объектов: стробоскопический эффект пульсирующего света может создавать ложное впечатление о положении или скорости предмета, визуально разрывая траекторию движения на отдельные кадры.
Но технические проблемы не ограничиваются лишь оптическими артефактами. При ШИМ-регулировке силовой ключ (транзистор) работает в ключевом режиме, коммутируя полный рабочий ток светодиода с максимальной крутизной фронтов. Это приводит к тому, что в питающих цепях возникают мощные импульсные токи с высоким уровнем высших гармоник.
Такие резкие перепады являются мощнейшим источником электромагнитных помех (ЭМП), которые могут негативно влиять на работу чувствительной радиоэлектронной аппаратуры, находящейся поблизости. Именно по этой причине технические регламенты и элементарные правила проектирования настоятельно не рекомендуют подключать светодиодный драйвер с ШИМ-управлением к светодиодному модулю через длинные проводники.
В противном случае провода, по сути, превращаются в эффективные антенны, которые излучают широкий спектр высокочастотного шума в окружающее пространство, создавая помехи для радиоприема и других цифровых устройств.
