Foxiss Стереофонический усилитель на STK435, представленный в данной статье, использует недорогую и популярную в свое время микросхему STK435. Благодаря своей простоте она не требует большого количества внешних компонентов.
Микросхема использует корпус с 15 выводами, и для её работы достаточно нескольких электролитических и керамических конденсаторов, а также нескольких резисторов.
Стереофонический усилитель на STK435 может работать в широком диапазоне напряжений питания. При напряжении 12 В она способна отдать в нагрузку около 7 Вт выходной мощности на канал на громкоговоритель с импедансом 8 Ом.
В этих условиях она обеспечивает хорошее качество звука с низкими нелинейными искажениями. Прототип, изготовлен на макетной плате показан в начале статьи. Принципиальная схема стереофонический усилитель на STK435 показана на рисунке ниже.
На схеме показаны два одинаковых канала — левый и правый — необходимые в любом стереофоническом усилителе.
Схема и работа cтереофонический усилитель на STK435

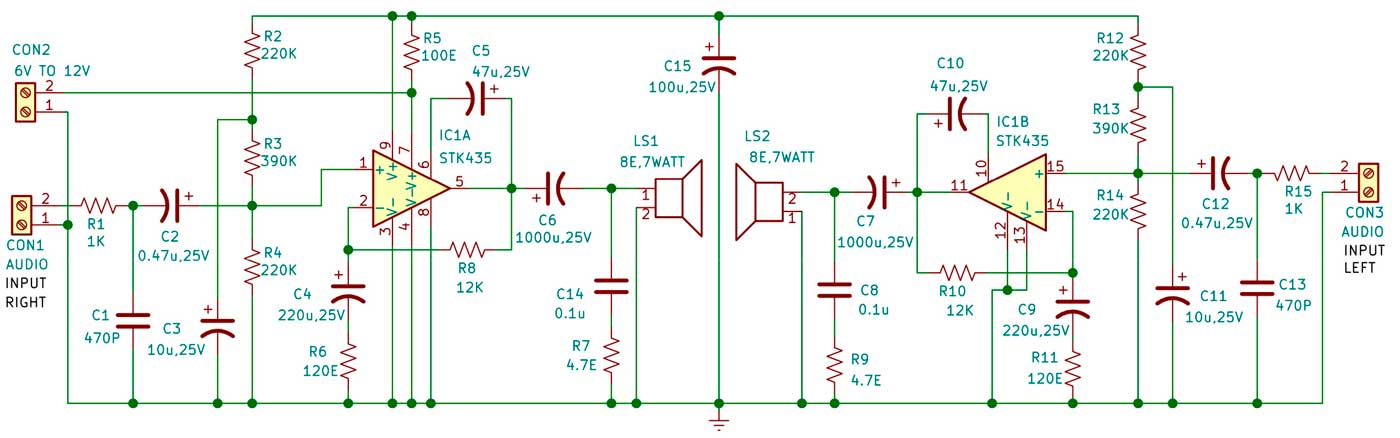

Принципиальная схема усилителя показана на рисунке выше.
Выполнение проекта следует начинать с комплектования элементов. Поскольку оба канала идентичны, дальнейшее описание относится к одному из них — обозначенному на схеме как IC1A.
Монтаж начинаем с соединения вывода 1 микросхемы STK435 с двумя последовательно соединёнными резисторами R2 и R3. Образовавшийся узел затем следует соединить с резистором R5 номиналом 100 Ом, к которому подводится напряжение питания +12 В от разъёма CON2. Точка соединения резисторов R2 и R3 развязана по земле электролитическим конденсатором C3 ёмкостью 10 мкФ/25 В.
Сигнал входного сигнала правого канала подаётся через разъём CON1 через резистор 1 кОм и электролитический конденсатор C2 (0,47 мкФ/25 В). Положительный полюс конденсатора следует соединить с выводом 1 микросхемы STK435. Со стороны отрицательного полюса конденсатора C2 необходимо дополнительно подключить к земле керамический конденсатор C1 ёмкостью 470 пФ.
Вывод 2 микросхемы STK435 соединяем с землёй через последовательную цепь, состоящую из конденсатора C4 (220 мкФ/25 В) и резистора R6 (120 Ом). Выводы 3, 4 и 8 необходимо непосредственно соединить с землёй.
Выход правого канала — это вывод 5 микросхемы STK435. Из-за несимметричного питания динамик подключается к выходу через электролитический конденсатор C6 ёмкостью 1000 мкФ/25 В. Следует применить динамик с сопротивлением 8 Ом и мощностью не менее 7 Вт. Параллельно динамику LS1, со стороны отрицательного полюса конденсатора C6, необходимо подключить последовательную RC-цепь, состоящую из резистора R7 (4,7 Ом) и конденсатора C14 (0,1 мкФ).
Между выводами 5 и 6 микросхемы STK435 необходимо подключить электролитический конденсатор ёмкостью 47 мкФ, соблюдая его положительную полярность со стороны выхода усилителя.
Вывод 7 микросхемы STK435 соединяем непосредственно с положительным напряжением питания. Вывод 9 также подключаем к питанию, но через резистор R5 номиналом 100 Ом. Напряжение на этом выводе дополнительно фильтруется конденсатором C15 (100 мкФ/25 В), подключённым к земле.
Дополнительным элементом является резистор R8 номиналом 12 кОм, который необходимо соединить между выходом усилителя и выводом 2 микросхемы STK435.
Аналогичным образом следует выполнить второй канал усилителя (IC1B), использующий выводы 10…15 микросхемы STK435.
Если все соединения выполнены правильно, устройство должно запуститься сразу после подачи сигнала на разъёмы CON1 и CON3 и напряжения питания +12 В на разъём CON2. В качестве источника сигнала можно использовать компьютер или MP3-плеер.
Монтаж и запуск устройства

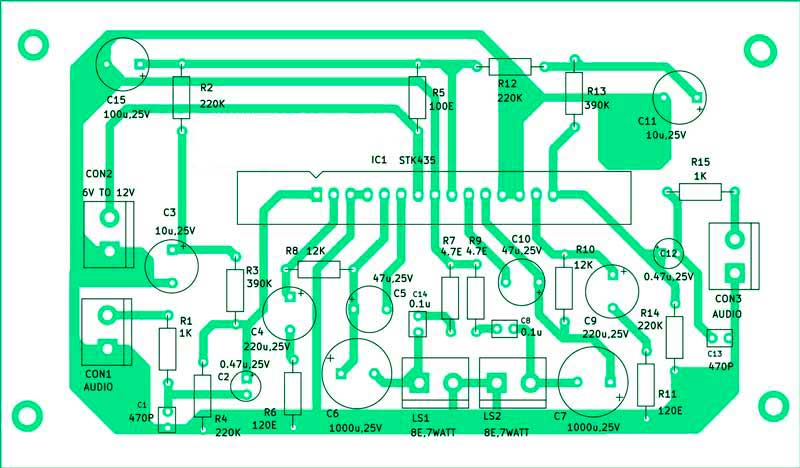

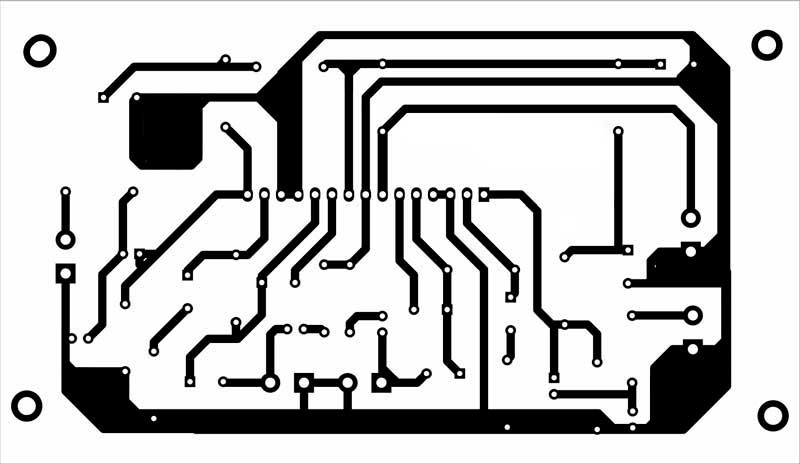

Для усилителя был разработан проект печатной платы. На рисунках ниже показывает расположение элементов на печатной плате, а также разводка и может быть полезна при монтаже.
После завершения монтажа к плате следует подключить динамики сопротивлением 8 Ом и мощностью не менее 7 Вт, а также напряжение питания 12 В от внешнего источника питания или аккумулятора. Если в этот момент в обоих динамиках появится тихий щелчок, это хороший признак, указывающий на правильный монтаж схемы.
Затем следует провести испытания с использованием любого стереофонического источника сигнала. Предварительно это может быть даже фоновый гул сети, вызванный прикосновением металлической отвёрткой ко входу. Появление характерного звука в динамиках ещё не означает полной работоспособности усилителя, но является хорошим показателем нормальной работы.
В конце следует подать звуковой сигнал (например, с генератора, компьютера или MP3-плеера) и проверить работу усилителя во всём диапазоне частот и мощностей.
