Отслеживание изменения температуры, вероятно, существуют сотни способов электронного контроля температурных условий в любом диапазоне. Но для того, чтобы разбираться во всех тонкостях и технических условий надо знать, как получить диплом ВУЗа о высшем образовании. Все электронные компоненты меняют свои характеристики в зависимости от температуры, и многие из них могут быть использованы в качестве датчиков в электронных термометрах. В частности, особенно подходят два из них — диоды и термисторы. Например, кремниевый диод 1N4148 можно использовать в качестве датчика температуры, преимущество заключается в изменении прямого падения напряжения на 1,8 мВ / ° C при обратном смещении. Вместо того, чтобы подавать выходы датчика в микроконтроллер, схема адаптирована для мониторинга человеком, добавляя звук и свет. Хотя схема предназначена для сигнализации о замерзании, ее можно настроить так, чтобы она отслеживала другие уровни температуры, повышенные или пониженные. Принципиальная схема отслеживание изменения температуры представлена на рисунке.
Термисторы — это в основном резисторы, сопротивление которых изменяется по отношению к температуре. Они изготавливаются с отрицательными (NTC) и положительными (PTC) температурными коэффициентами. Термисторы NTC уменьшают свое сопротивление с повышением температуры, а PTC увеличивают. Из этих двух видов NTC, более широко доступен и используется на практике любителями. Используемый тип на схеме представляет собой дисковый термистор общего назначения с номинальным значением 10 Ком, ±10% при 25°C.
Схема разработана для управления светодиодом и звуковым устройством (зуммером). При температурах в установленном диапазоне ни светодиод, ни звуковое оповещение не активны. Когда температура падает до заданного уровня, светодиод начинает мигать, и зуммер подает звуковой сигнал с той же частотой. Ниже заданного уровня температуры оба устройства полностью включены. Предустановленный уровень может быть установлен для любой разумной температуры выше или ниже 0 °C. Его можно было бы, например, установить на 20°C.

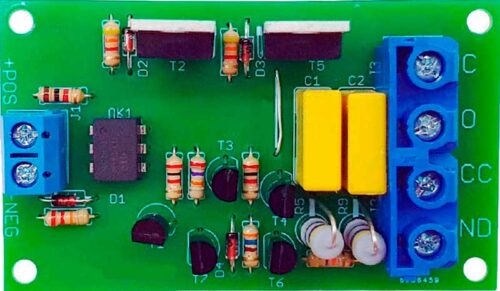

На рисунке в тексте показана полная принципиальная схема. Она состоит из трех узлов, усилителя, генератора и выходного драйвера. Термистор TH1 соединен последовательно с резисторами R3, VR1 и R4, которые образуют делитель напряжения в цепи питания 9 В. Базовое напряжение можно регулировать, изменяя сопротивление VR1. При изменении температуры окружающей среды сопротивление изменяется пропорционально, что приводит к появлению сигнала непосредственно с выхода операционного усилителя на выводе 14. Поэтому он снимается с делителя R8 и R12. Изменение от пика к пику здесь намного меньше, чем на выходе операционного усилителя, и идеально подходит для отправки на компаратор в качестве второго входного сигнала.
