Foxiss Наружное освещение — сумеречное или по таймеру, проект, представленный в этой небольшой статье, — это контроллер наружного освещения.
Который может работать как автоматический сумеречный выключатель или как таймерный контроллер освещения (например, на веранде). Устройство отличается малым энергопотреблением и высокой универсальностью. Это достигнуто благодаря применению дешёвых и широкодоступных интегральных схем, операционного усилителя LM358 и таймера NE555.
Конструкция и работа наружное освещение
Рисунок выше показывает прототип конструкции наружное освещение, собранный на универсальной макетной плате.

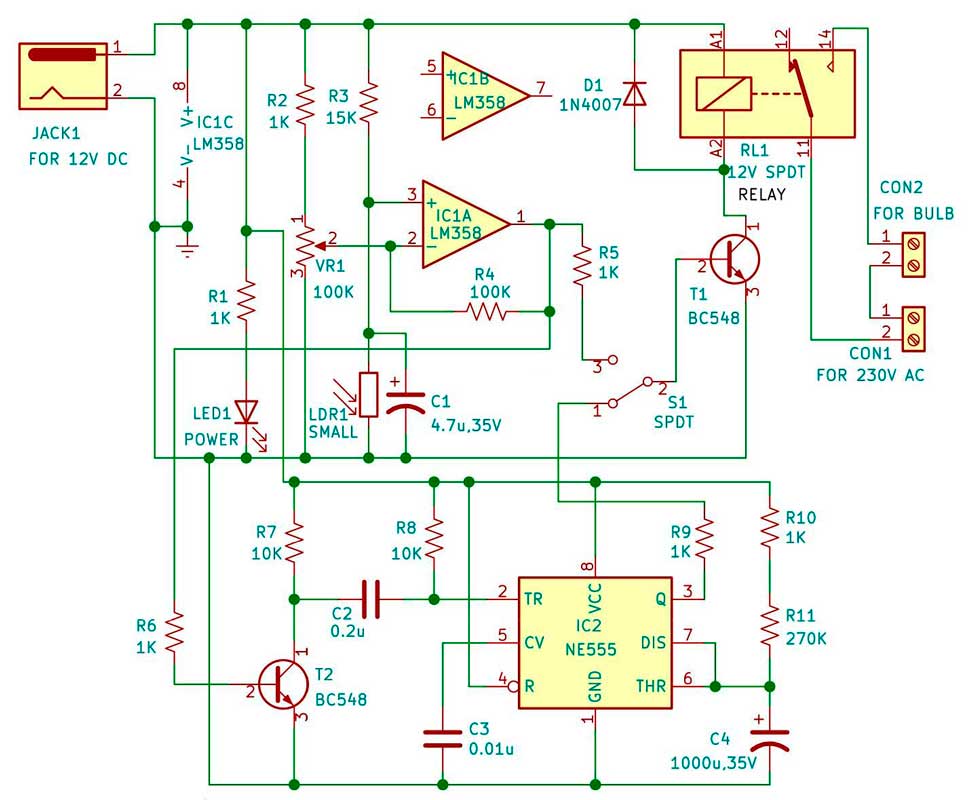

Принципиальная схема контроллера приведена на рисунке ниже.
Устройство питается напряжением 12 В (блок питания на схеме не показан и подключается к разъёму Jack1). В конструкции применены операционный усилитель LM358 (IC1), таймер NE555 (IC2), два транзистора BC548 (T1 и T2) и реле с контактами SPDT (RL1) с катушкой на 12 В. Всё дополняет небольшое количество дешёвых пассивных элементов.
Микросхема NE555 включена по схеме одновибратора (моностабильного мультивибратора). Она отсчитывает заданный (определяемый внешними элементами) отрезок времени, по истечении которого её выход переходит в неактивное (низкое) состояние.
В микросхеме LM358 использован один операционный усилитель, работающий как компаратор напряжения. Он определяет состояние день/ночь, поскольку к одному из его входов подключён светочувствительный элемент — фоторезистор LDR.
Выход компаратора может непосредственно управлять реле (через транзистор T1) или запускать таймер NE555. В цепи запуска одновибратора и в каскаде управления реле применены NPN-транзисторы BC548.
Режим работы контроллера («сумеречный» или «по таймеру») выбирается переключателем S1 (типа SPDT). Этот переключатель направляет в каскад управления реле сигнал либо от таймера NE555, либо напрямую с выхода компаратора IC1A.
Время, отсчитываемое микросхемой NE555, определяется RC-элементами, подключёнными к её выводам 6 и 7, а выходом является вывод 3. Элементы R10, R11 и C4 (270 кОм и 1000 мкФ) образуют постоянную времени с относительно большим значением, задавая длительность импульса одновибратора примерно около 5 минут.
Функция таймера используется исключительно в режиме «по таймеру». Общим исполнительным элементом для обоих режимов работы контроллера является реле RL1. Благодаря этому мощность включаемого освещения зависит практически исключительно от допустимых параметров контактов реле.
Монтаж и тестирование

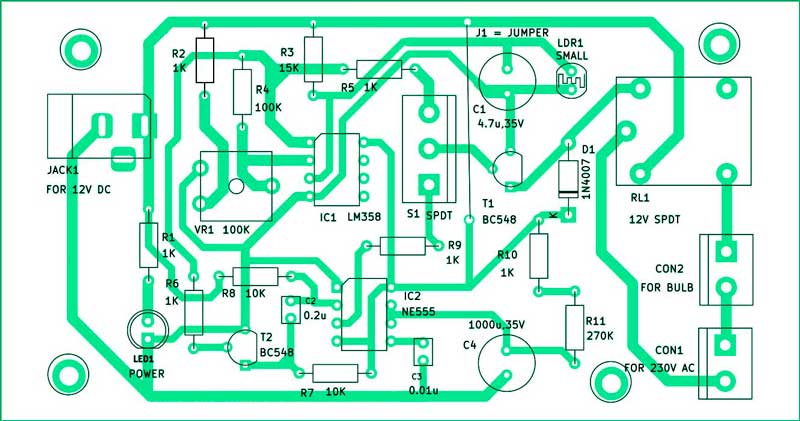

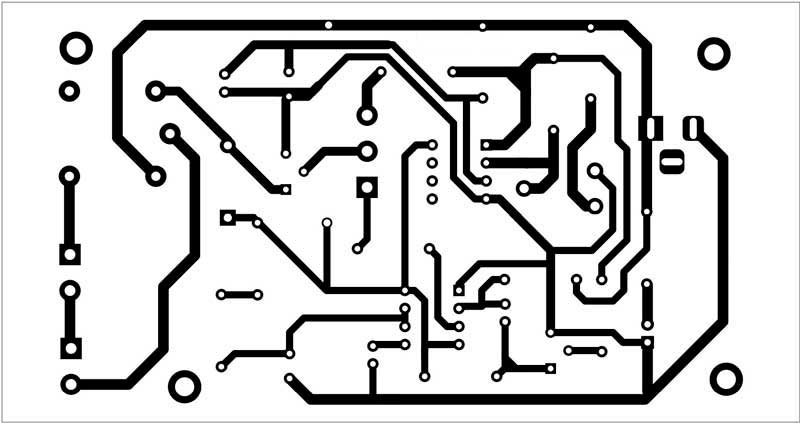

Для описанного проекта подготовлена односторонняя печатная плата, показанная на рисунке ниже. А также расположение элементов на плате приведено на рисунке.
После сборки устройства согласно принципиальной схеме и монтажной следует подготовить подходящий корпус. При монтаже без ошибок наружное освещение должно быть сразу готово к работе.
Единственная регулировка заключается к установке порога освещённости потенциометром VR1. В зависимости от применения — как автоматический сумеречный выключатель или как таймерный контроллер освещения — режим работы выбирается соответствующим положением переключателя S1.
В корпусе следует предусмотреть доступ к регулировочному потенциометру. Окончательную регулировку VR1 лучше всего проводить после установки устройства на месте назначения.
