Конвертер диапазона 144…146Мгц

Конвертер диапазона 144…146Мгц, не содержащий дефицитных деталей, владельцы коротковолновых приемников (или трансиверов) смогут прослушивать диапазон 2 м. Схема конвертер диапазона 144…146Мгц (с некоторыми изменениями, не затрагивающими сути работы) приведена на рисунке.

Конвертер диапазона 144…146Мгц

Двухзатворный малошумящий полевой МОП-транзистор VT1 используется в УВЧ Согласование низкоомной антенны с колебательным контуром L1, СЗ осуществляется через С1 с помощью отвода катушки. Предварительно усиленный сигнал подается через полосовой фильтр L2, С4 — L3, С5 на первый затвор транзистора смесителя, также построенного на основе двухзатворного полевого МОП-транзистора VT2. На второй его затвор подается сигнал частотой 116 МГц гетеродина. Транзистор VT2 обеспечивает смешивание сигналов. Сигнал частотой 28. 30 МГц подается через широкополосный фильтр L4, С9 и катушку связи L5 на антенный вход KB-приемника, имеющего диапазон 28 30 МГц.

На полевом транзисторе VT3 собран генератор по схеме Buttlera, который возбуждается с помощью кварцевого резонатора на 38,666 МГц Сигнал генератора подается через колебательный контур L6, С13, С14 и катушку связи L7 на транзистор VT4 (работающий в режиме класса С), где частота утраивается. В полосовом колебательном контуре, включенном в цепь коллектора этого транзистора, выделяется сигнал с требуемой частотой 116 МГц, который через разделительный конденсатор С21 подается на второй затвор транзистора смесителя. Напряжение питания 12 В подается от сетевого стабилизированного блока питания.

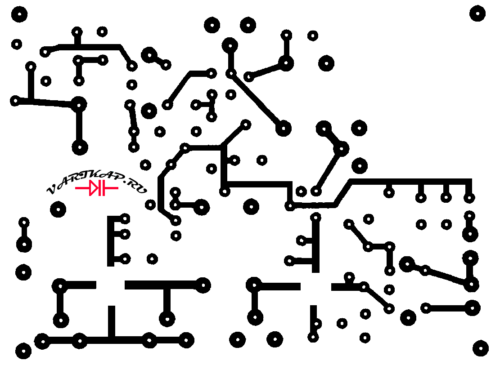

Диод VD1 защищает устройство при неправильном подключении к источнику питания. Конвертер собран на двусторонней печатной плате размером 70×95 мм (рис.).

Конвертер собран на двусторонней печатной плате

Монтажная сторона имеет сплошную фольгу, которая подключается к общему проводу. К этой фольге припаиваются все те выводы деталей, которые должны быть заземлены (в соответствии со схемой). К ней также припаивается (сплошной пайкой с обеих сторон) экранирующая пластина высотой около 20 мм, которая разделяет каскады УВЧ/смесителя и генератора/утроителя (экран можно вырезать из двустороннего фольгированного материала или луженой стальной пластины)

Естественно, фольгу вокруг отверстий для выводов деталей, которые не заземляются, необходимо удалить, например, кончиком спирального сверла диаметром 3 мм. Оба полевых МОП-транзистора устанавливаются со стороны пайки. Для предотвращения самовозбуждения VT1, перед пайкой необходимо надеть на вывод стока “бусинку” из низкочастотного феррита.

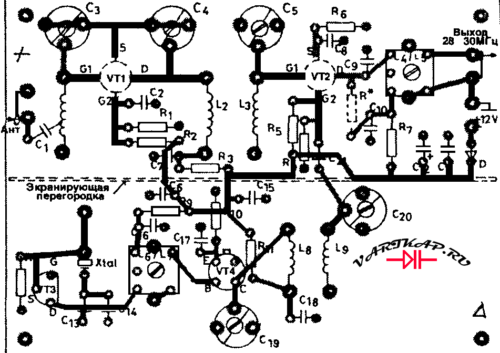

Схемы размещения деталей конвертер диапазона 144…146Мгц и экрана показаны на рисунке выводы, помеченные знаком V, необходимо припаивать к фольге заземления.

Схема размещения деталей конвертер диапазона 144…146Мгц

Параметры катушек L1, L2, L3 — бескаркасные, диаметром 6 мм, 6 витков посеребренного провода диаметром 0,8 мм.

К 3/4 витка L1, считая от заземленного вывода, подключается С1; вывод конденсатора припаивается непосредственно к проводу катушки L4 содержит 18 витков провода диаметром 0,3 мм, L5 — 2 витка провода диаметром 0,3 мм. Обе катушки мотаются на каркасах диаметром 5 мм. В качестве подстроечного сердечника в оригинальной конструкции использовался сердечник типа F40 L6 —12 витков эмалированного провода диаметром 0,3 мм, L7 — 2 витка эмалированного провода диаметром 0,3 мм. Для обеих этих катушек используются каркасы, аналогичные каркасу L4, L8, L9 — бескаркасные, диаметром 6 мм, 6 витков посеребренного провода диаметром 0,8 мм.

Настройка конвертер диапазона 144…146Мгц. В первую очередь настраивается кварцевый генератор. Кварц временно закорачивается, и измеряется частота на базе VT4 Сердечником катушек L6,L7 генератор настраивается на частоту кварцевого резонатора, затем снимают перемычку с выводов резонатора. После этого настраивается выходной полосовой фильтр утроителя частоты. Далее, на втором затворе транзистора VT2 измеряется уровень напряжения, и конденсаторами С19, С20 он настраивается на максимум. Имеет смысл также проверить соответствие частоты гетеродина номинальной частоте 116 МГц.

Подключив к антенному входу сигнал-генератор, а к первому затвору транзистора VT1 — измеритель ВЧ-уровня, с помощью СЗ настройте входной контур на максимум. Удалив временно конденсатор С21, переключите измеритель уровня на сток VT2 и подстраивайте С4 и С5 до тех пор, пока в полосе 144 146 МГц не получится максимально равномерная частотная характеристика.

Возвратите на место конденсатор С21 и, подключив к выходу конвертера измеритель ВЧ-уровня или вход приемника и подав входной сигнал частотой 145 МГц, подстройкой сердечника L4, L5 добейтесь максимума сигнала. Может оказаться, что полоса выходного колебательного контура имеет недостаточную ширину, так что на краях полосы шириной 2 МГц амплитуда конвертированного сигнала снижается. Ширину полосы выходного контура можно увеличить, экспериментально подобрав величину резистора R* (вероятнее всего, понадобится резистор номиналом несколько килоом).
