Foxiss Антенны из провода произвольной длины, простейшая многодиапазонная антенна — это отрезок провода произвольной длины, подключённый напрямую к выходу передатчика или антенного тюнера. Такая конструкция не требует сложных расчётов и может работать на нескольких диапазонах, хотя и имеет свои особенности.
Антенны из провода как это работает

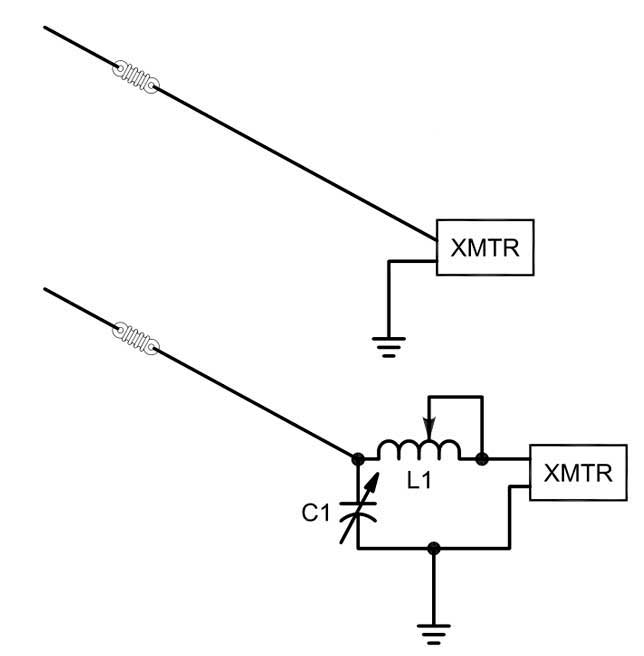

Питать провод произвольной длины можно практически на любой частоте — одним из способов, показанных на схеме. Если длина провода составляет примерно 20 или 42 метра (λ/4 или λ/2 на диапазоне 80 метров), то на диапазонах, кратных 80 метрам, сопротивление на конце провода будет высоким. В этом случае питание подводится через настроенный контур, как показано на рисунке ниже.
Многие антенные тюнеры позволяют питать антенну типа «длинный провод» именно так. Для настройки используйте КСВ-метр между передатчиком и согласующим устройством — добивайтесь минимального КСВ.
Главный недостаток прямого питания
Основная проблема всех систем с прямым питанием: антенная система включает в себя не только провод, но и все корпуса станционного оборудования и заземление станции.
Точку подключения антенны можно рассматривать как случайно выбранную точку питания в антенне, один конец которой соединён с землёй. Из-за этого велика вероятность появления на станции «горячих точек» ВЧ — мест с повышенным ВЧ-напряжением, вызванных ВЧ-током в антенной системе.
Как уменьшить ВЧ-наводки
ВЧ-наводки внутри станции часто удаётся свести к минимуму, если выбрать длину антенного провода и провода заземления так, чтобы низкое сопротивление в точке питания (соответствующее максимуму тока) оказалось на передатчике или рядом с ним.
Короткое соединение (не более 1–2 метров) толстым проводом или шиной с заземлением, уходящим в землю, может быть достаточно на низкочастотных диапазонах. Но на практике большинство заземлений недостаточно коротки, чтобы самостоятельно минимизировать ВЧ-напряжение.
Важно: каким бы способом вы ни решали эту проблему, начинайте с соединения всех корпусов оборудования между собой — это предотвратит появление значительных наводок между отдельными устройствами.
Антенны из провода, выбор длины провода
Может оказаться приемлемой длина антенного провода:
— близкая к λ/4 — 20 м на 3,6 МГц, 10 м на 7,1 МГц;
— нечётное кратное λ/4 — 3λ/4 ≈ 59 м на 3,6 МГц, 30,5 м на 7,1 МГц, 15 м на 14 МГц и т. д.
Цель: подключить антенную систему к передатчику или антенному тюнеру в точке низкого напряжения.
Очевидно, что это можно сделать только для одного диапазона — даже в случае гармонически связанных диапазонов. Ведь длина провода, дающая максимум тока на одной частоте, на частоте в два (или четыре) раза выше даст максимум напряжения.
Противовес
Другая возможность — подключить провод противовеса к корпусу передатчика или антенного тюнера. Длина противовеса подбирается так, чтобы ВЧ-напряжение на станционном оборудовании было минимальным.
Она может быть равна λ/4 на рабочей частоте, а может и не быть — поскольку сопротивление на конце антенного провода неизвестно. Будьте готовы экспериментировать с разной длиной. На разных частотах можно подключать разные провода.
«Искусственная земля»

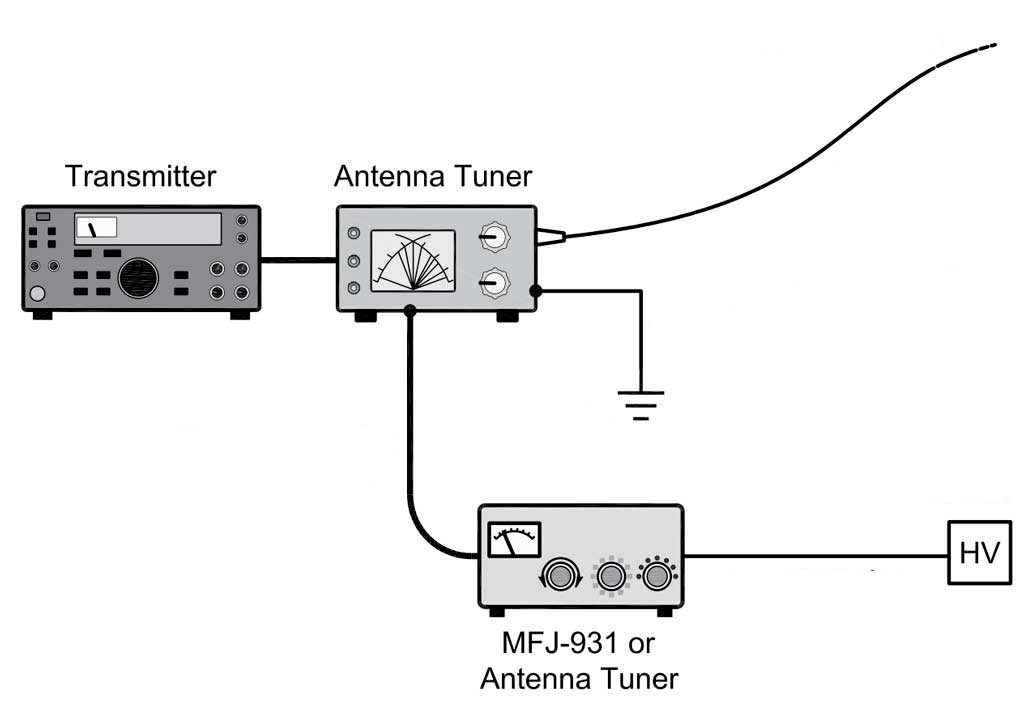

Ещё один вариант — использовать «искусственную землю», например MFJ-931, которая настраивает противовес на разных частотах.
Во многих случаях для той же цели можно использовать обычный 100-ваттный антенный тюнер — настроить противовес произвольной длины так, чтобы он давал низкое сопротивление на корпусе передатчика или антенного тюнера.
⚠️ Меры предосторожности
Если вы используете противовес, обязательно изолируйте его свободный конец. Как и на всех неподключенных концах антенн, там, скорее всего, будет достаточно ВЧ-напряжения, чтобы вызвать ВЧ-ожог — особенно при мощности 100 Вт и выше.
Антенны из провода, итог
Использование случайных антенн — это большой компромисс. Но в некоторых случаях это бывает единственный вариант выхода в эфир: когда нет места для полноразмерной антенны, нет возможности установить мачту или просто нужно быстрое решение для работы на нескольких диапазонах.
Главное — помнить о мерах безопасности и не забывать про заземление и соединение корпусов оборудования.
