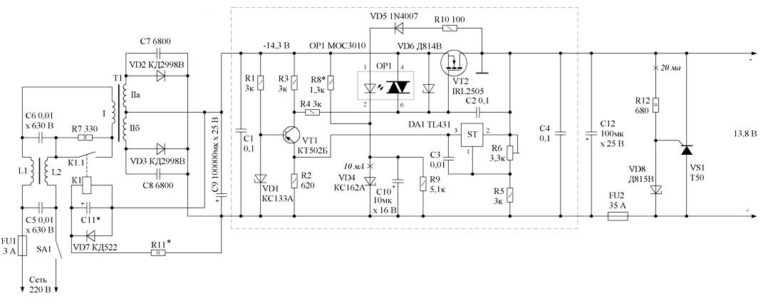

Стабилизатор напряжения на большой ток, в архивах попалась схема линейного стабилизатора на большой ток, интересная идея. Стабилизатор по схемотехнике должен обладать хорошими характеристиками и они обусловлены применением мощного п-канального полевого транзистора IRL2505, который способен выдержать ток до 74 А при температуре 100°С (естественно, при хорошем теплоотводе), имеет сопротивление открытого канала — 0,008 Ом, предельное напряжение сток-исток — 55 В, затвор-исток — ±16 В, рассеиваемая транзистором мощность на теплоотводе может достигать до 200 Вт. Для управления транзистором требуется небольшое напряжение (2,5…3 В). Для защиты от лишнего фона переменного тока и существенного увеличения коэффициента стабилизации в стабилизаторе применён “регулируемый стабилитрон” — микросхема DA1.
